一、概述：

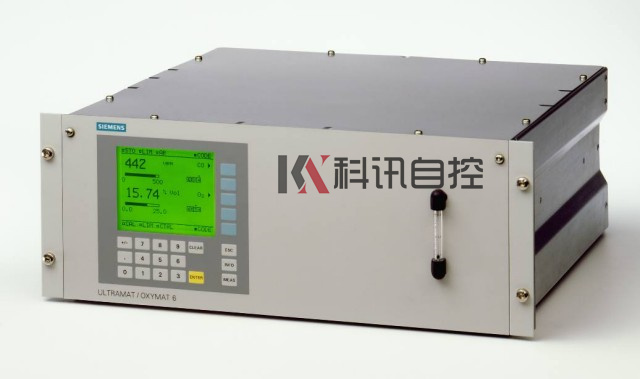

OXYMAT 61氧气分析仪

OXYMAT 61氧分析仪应用于标准的工业应用场合，是一种经济的解决方案。OXYMAT 61分析仪采用环境空气作为其参比气体。参比气可由一个集成在分析仪内的抽气泵来供给。另外，也可使用瓶装压缩气作为参比气体。

OXYMAT 6分析仪，利用顺磁原理通过改变压力，对氧进行测量。由此，可保证理想的线性度，在一台分析仪中实现从**小测量范围0 - 2%到**大测量范围0 - 100%之间任意设定测量范围。

OXYMAT 61 型氧分析仪基于磁压原理来测量气体中的氧浓度。

西安科讯自动化控制系统有限公司

设计

* 4 HU，19 机架式，可安装在：

－机架上

－机柜中，可带或不带滑轨

* 如要维修，前面面板能被卸下（连接便携式电脑）

* 样气输入和输出以及参比气的连接：管径为 6 mm 或 1/4

* 气路和电气连接在背面

西门子OXYMAT61氧分析仪19 机架式尺寸：

显示屏和控制面板

* 大屏幕 LCD 可同时显示：

－测量值（数字和模拟显示）

－状态栏

－量程

* 可通过菜单来调节液晶显示屏的对比度

* 持久的 LED 背光显示

* 可擦洗的带有 5 个软键的膜状键盘

* 通过菜单操作可进行参数配置、功能测试、标定

* 用户帮助以纯文本格式显示

* 可图形显示浓度趋势图；时间间隔可设定

二、详细说明：

技术参数：

仪表主要技术指标

分析对象：氧

重 量：大约 13 kg

测量量程：4 个，可实现内部/外部切换，也可进行自动量程切换

**小量程：2 vol % 或 5 vol % 的 O2

**大量程：100 vol % 的 O2

测量漂移：< 当前测量量程的 ±0.5 %/月

模拟输出：0/2/4 ~ 20 mA，隔离**大负载：≤ 750 Ω

响应时间：3.5 秒

线性误差：<当前测量量程的 1 %

通 讯：RS 485

电 源：100-120 V AC，200-240 V AC，±10% 48-63HZ

功 耗：37 VA

三、产品优势：

a 集成的参比气泵（可选，如环境空气）

b 高度线性

c 紧凑设计

d 可以使量程不从零开始

四、应用领域

a 环境保护

b 燃烧系统中的锅炉控制

c 质量监控

d 工艺废气监控

e 工艺优化

更多的应用

a 化工装置

b 气体生产

c 研究与开发

五、OXYMAT 61基本特性
